HIFUPlex LT™ 2D深度聚焦超声系统

全新HIFUPlex LT™ 2D深度聚焦系统

2D动态聚焦-医疗治疗级动态聚焦深度调焦

针对小型动物、小组织应用

HIFUPlex LT™ 2D深度聚焦系统硬件介绍

HIFUPlex LT™ 2D深度聚焦系统是一套功能完备的高强度聚焦超声系统,兼具探索性和可升级特性.

1. 系统均拥有Sonic Concepts专属开发的TPO™电源发生器和具备HIFU环形阵列排布技术加载的专用换能器.

2. Sonic Concepts专属开发的TPO™电源发生器拥有四个独立超敏感传输型的离散射频信号.TPO™电源发生器利用高保真放大器技术产生波普型纯正弦曲线型号.每个通道传输模式均支持从单一循环式至放大脉冲式.

HIFUPlex LT™ 2D深度聚焦系统技术特点

HIFUPlex LT™深度聚焦系统的换能器均采用四个子环形孔径设计、超低损耗线缆和完善的匹配电路系统,并将其整体置入换能器内部,从而确保换能器的完整性和统一性. 外部尺寸非常精巧,亦适合于微小腔体/容积内使用.

该内置整合系统利用时间延迟技术,电子系统可以完成对声场聚焦深度延聚焦轴线微调,微调分辨率可达毫米级.为确保精度,所有换能器均会在无压自由环境中(Free Field)利用NPL级(National Physical Laboratory)可追踪型水听器对声压和聚焦移动进行调节校准和测试.

System Feature系统主要功能

1. 全系统HIFU 换能器可选全效声场平均功率(TAP)为50、210、500watts, 均采用直径64mm(Ø64 mm)、F/1.0 、四阵列型设计换能器,不仅能够让系统运行输出同等量的声场功率,而且能够同时确保带宽达到40%以上和有效传输效率可达90%以上.

2. 支持MATLAB Parser Commander Suite
运行模拟.

3. 体积精巧,便于携带和动式,特别适合于小体积/小容腔型超声对象,人性化的设计确保复合系统的功用和超灵敏传输特性.

4. 动态2D(支持单轴方向移动)聚焦深度调焦达到医疗治疗级精准度.

5. 全系统出厂预校准和核测.

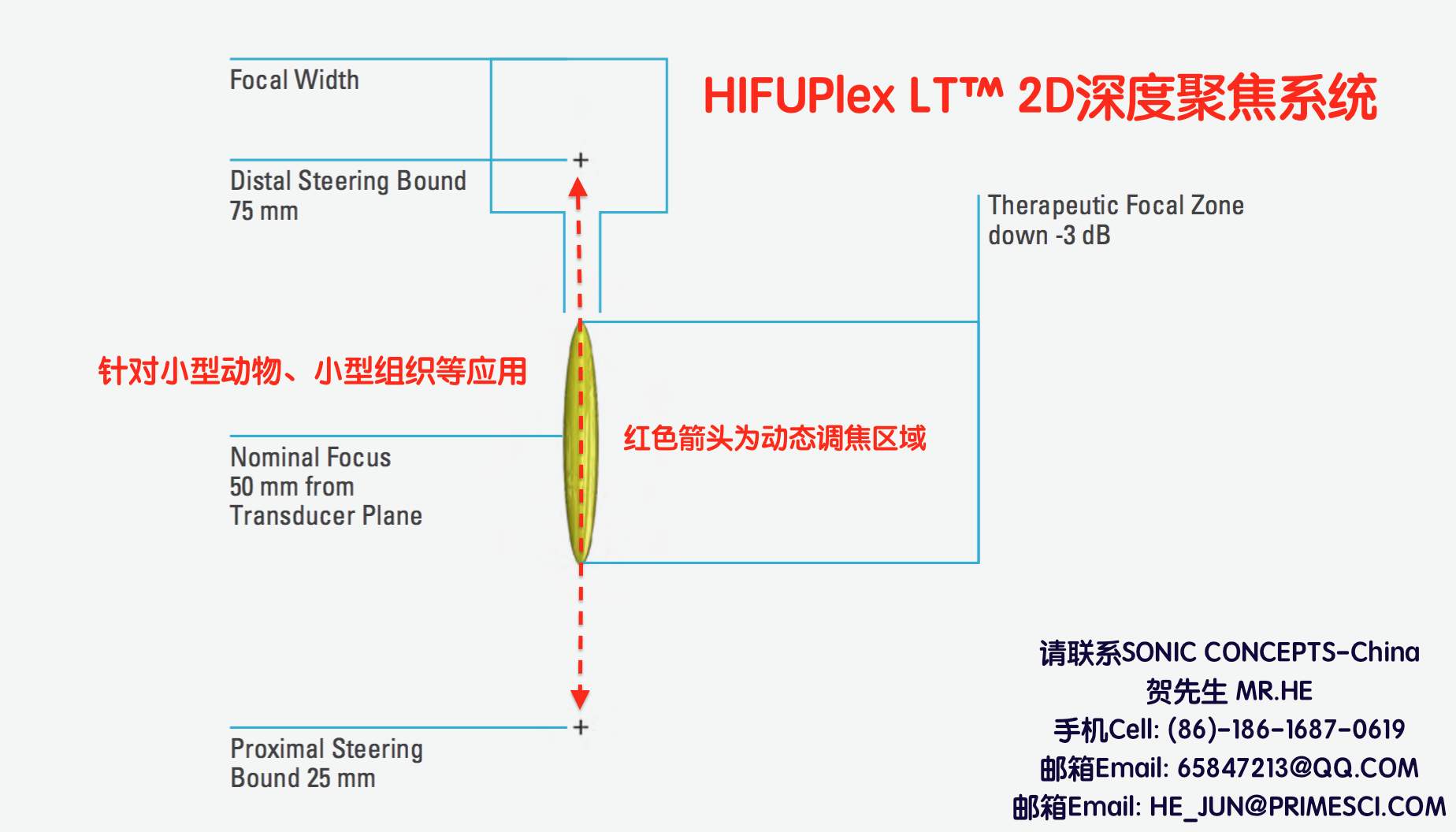

HIFUPlex LT™ 2D动态调焦参考

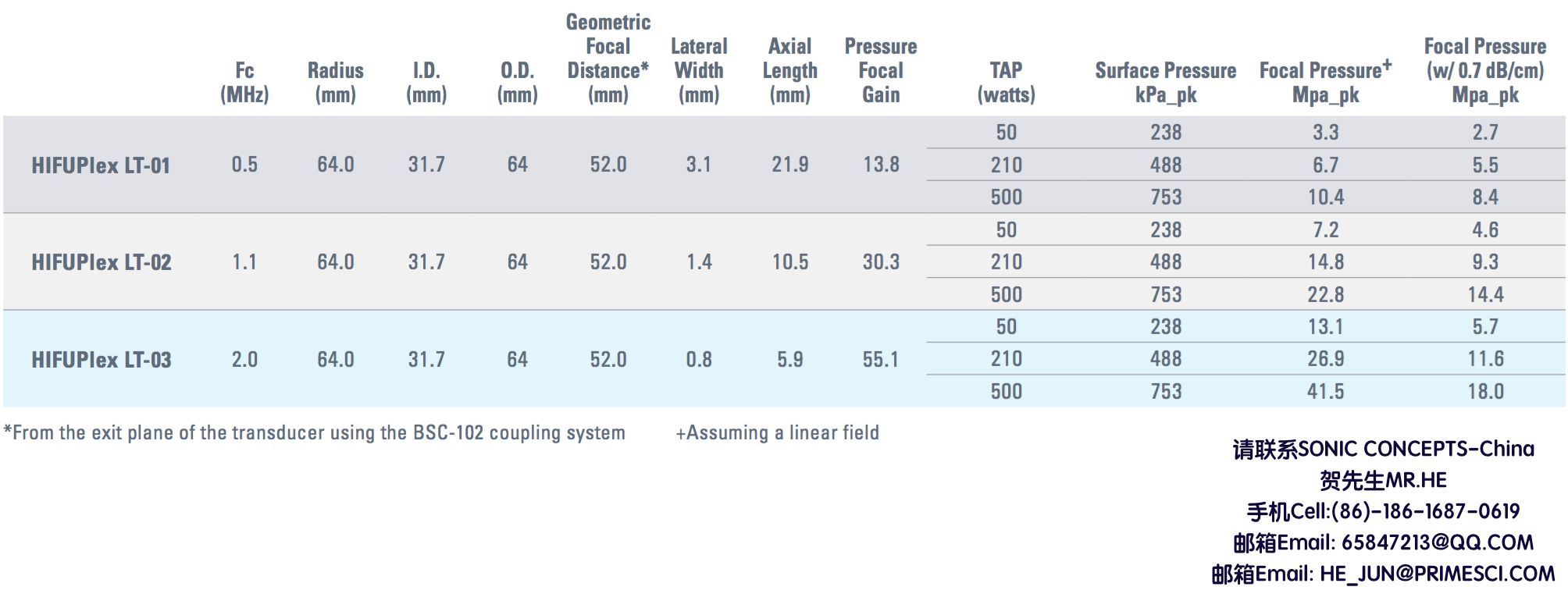

HIFUPlex LT™ 2D换能器声场参数参考

HIFUPlex LT™ 2D动态聚焦深度调焦参考

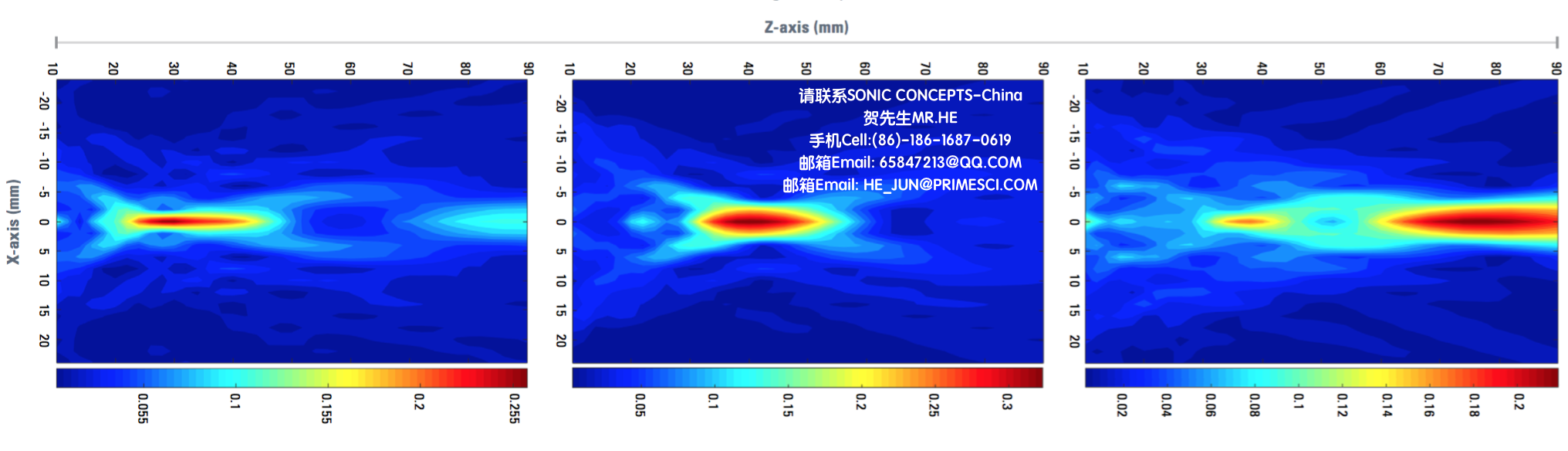

下图为HIFUPlex LT™-01系统利用软控进行空间模拟的动态调焦引导图,可明显看到沿着横向平面声压场变化展示,动态聚焦深度分别为30mm(左),40mm(中),75mm(右).

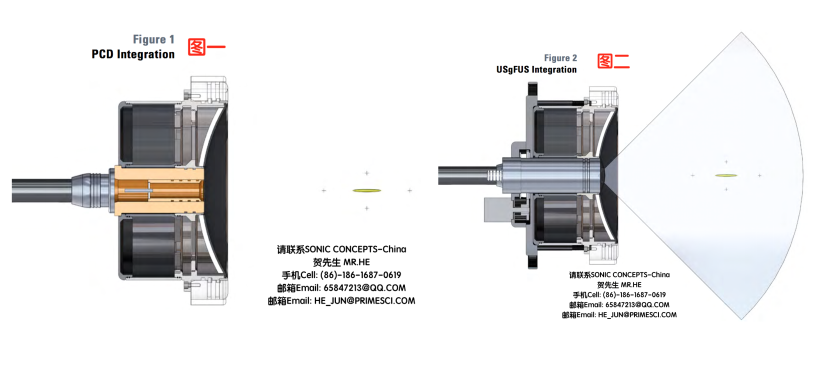

系统配置与升级选项
